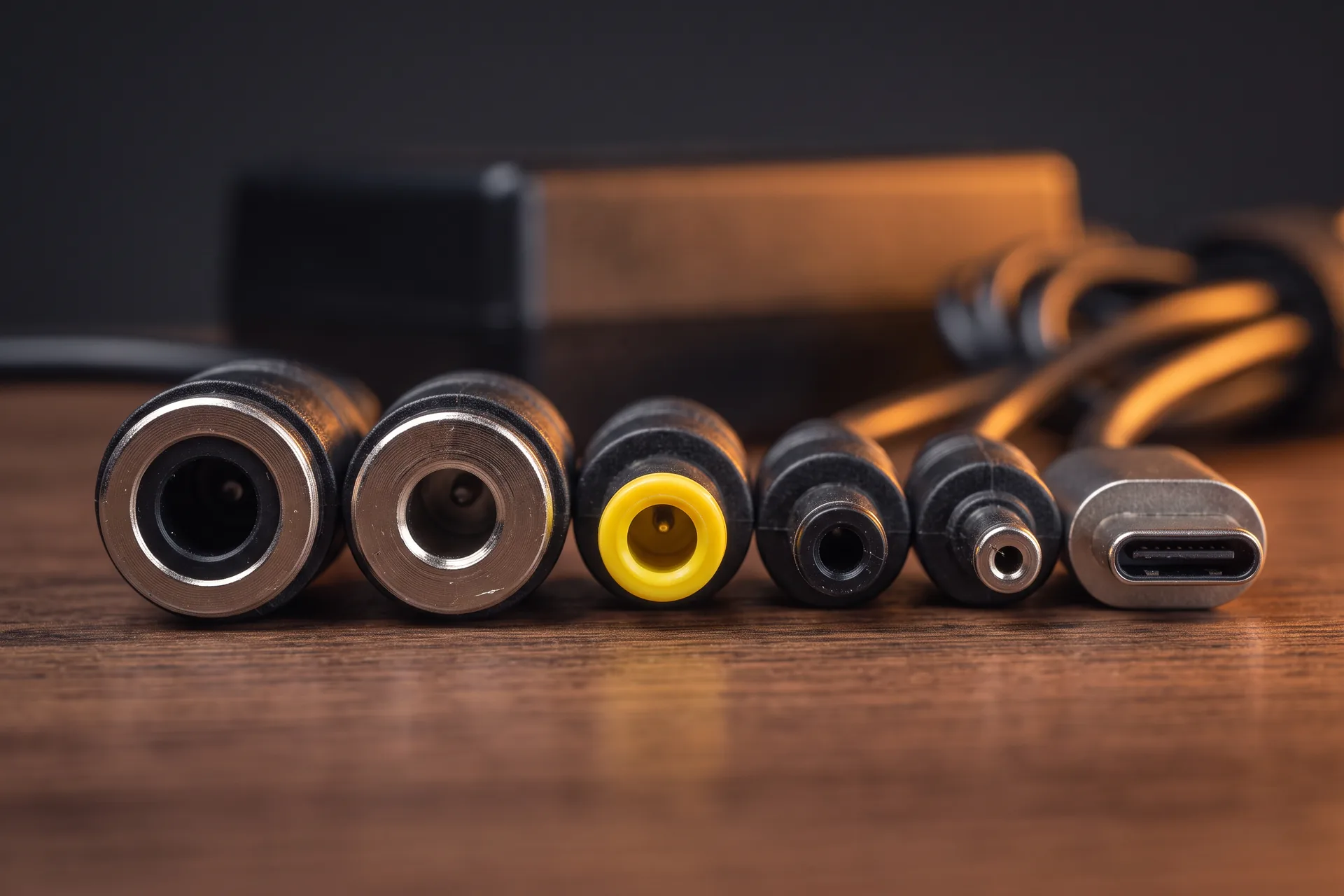

Штекеры блоков питания размеры и где какие

● 8 минут чтенияОбновлено 19 октября 2026Проверено мастером Центра Пультов

Коротко

Круглый штекер описывают двумя числами: внешний диаметр и диаметр отверстия, например 5,5 × 2,5 мм. Именно эти размеры, напряжение и полярность решают, подойдёт ли блок, а марка не важна. Таблицы ниже помогут узнать размер по технике и прочитать наклейку на старом адаптере.

Штекеры 5,5 × 2,1 и 5,5 × 2,5 мм на глаз не отличить: снаружи они одинаковые, разница — в толщине центрального контакта. Если вставить 2,5 в гнездо на 2,1, штекер болтается и питание пропадает от каждого касания. Наоборот — не влезет. Поэтому надёжнее всего принести старый блок или сам ноутбук: в магазине проверим по гнезду.

У HP и Dell есть штекеры с тонкой иглой внутри. Через неё ноутбук узнаёт, что подключён «свой» блок нужной мощности. Если игла сломана или контакт плохой, ноутбук работает, но не заряжается и пишет, что адаптер не распознан. Это частая причина визитов — и не всегда виноват сам блок.

Размеры

Круглые штекеры: размер и техника

Блоки питания для ноутбуков · от 1000 ₽ Блоки питания для роутеров · от 350 ₽

Первое число — внешний диаметр, второе — диаметр отверстия под центральный контакт. Длина штекера тоже бывает разной, обычно 9–12 мм. Таблица показывает, где размер встречается чаще всего, но у одной марки за годы сменяется несколько разъёмов.

Штекер, мм	Где встречается чаще	Напряжение обычно	Примечание
5,5 × 2,5	Ноутбуки Asus, Lenovo, Toshiba прошлых лет, мониторы	19–20 В, 12 В	Легко спутать с 5,5 × 2,1
5,5 × 2,1	Роутеры, видеокамеры, светодиодные ленты, ТВ-приставки	12 В	Самый ходовой для 12 В
5,5 × 1,7	Ноутбуки Acer прошлых лет	19 В	—
5,5 × 3,0 с иглой	Ноутбуки Samsung прошлых лет	19 В	Игла по центру
4,8 × 1,7	HP и Compaq прошлых лет	18,5–19 В	Штекер-«пуля»
7,4 × 5,0 с иглой	HP и Dell прошлых лет	18,5–19,5 В	Без иглы ноутбук может не заряжаться
4,5 × 3,0 с иглой	HP и Dell	19,5 В	У HP синий наконечник
4,0 × 1,7	Lenovo IdeaPad, часть HP и Asus	19–20 В	Часто у недорогих моделей
4,0 × 1,35	Ультрабуки Asus, роутеры	19 В, 12 В	—
3,0 × 1,1	Ультрабуки Asus, Acer, Samsung	19 В	Тонкий штекер
3,5 × 1,35	ТВ-приставки, роутеры, колонки	5–12 В	—
2,5 × 0,7	Небольшие гаджеты, планшеты	5–12 В	—

Не круглые

USB-C, прямоугольные и магнитные

Разъём	Где встречается	Напряжение	Особенность
Прямоугольный Slim Tip	Lenovo ThinkPad и IdeaPad последних лет	20 В	Похож на USB, но это не USB
USB-C с Power Delivery	Новые ноутбуки, планшеты, телефоны	5–20 В, в PD 3.1 до 48 В	Напряжение согласуется автоматически
MagSafe 1, 2, 3	MacBook	14,5–28 В в зависимости от модели	Магнитный, поколения не совместимы без переходника
Microsoft Surface Connect	Surface	15 В	Плоский магнитный

По технике

Какие параметры у разной техники

Цифры ниже — ориентир, а не замена наклейке. Ток или мощность нового блока должны быть не меньше родных, напряжение — таким же.

Техника	Напряжение	Ток или мощность	Разъём часто
Офисный ноутбук	19–20 В	45–65 Вт	Круглый или USB-C
Игровой ноутбук	19,5–20 В	120–330 Вт	Толстый круглый или прямоугольный
Wi-Fi роутер	12 В, реже 5 или 9 В	0,5–2 А	5,5 × 2,1 или 3,5 × 1,35
Цифровая приставка DVB-T2	5 В или 12 В	1–2 А	3,5 × 1,35 или 5,5 × 2,1
Android ТВ-бокс	5 В или 12 В	2 А	Круглый или USB
Камера видеонаблюдения	12 В	0,5–2 А	5,5 × 2,1
Светодиодная лента	12 или 24 В	Зависит от длины	5,5 × 2,1
Монитор с внешним блоком	12 или 19 В	2–4 А	5,5 × 2,5 или 5,5 × 2,1

USB-C

Мощности USB-C Power Delivery

Блок USB-C сам договаривается с устройством о напряжении. Поэтому мощный блок безопасен для телефона, а слабый просто будет заряжать ноутбук медленно или не потянет его под нагрузкой. Для 100 Вт и выше нужен кабель на 5 А — обычный рассчитан на 3 А, то есть до 60 Вт.

Мощность	Напряжения	Для чего
18–25 Вт	5, 9, 12 В	Телефоны
30 Вт	5, 9, 15, 20 В	Планшеты, лёгкие ноутбуки
45 Вт	до 20 В × 2,25 А	Ультрабуки
65 Вт	до 20 В × 3,25 А	Большинство ноутбуков с USB-C
100 Вт	20 В × 5 А	Мощные ноутбуки; нужен кабель 5 А
140–240 Вт	28, 36, 48 В (PD 3.1)	Новые мощные ноутбуки

Совет

Как прочитать наклейку

INPUT 100–240 V — блок подходит для нашей сети. OUTPUT 19V ⎓ 3.42A — выходное напряжение и ток; перемножьте и получите мощность, здесь 65 Вт. Значок с кружком, где точка в центре соединена с плюсом, означает «плюс в центре» — так устроено большинство блоков.

Вопросы

Частые вопросы

Не нашли ответ? Напишите в чат — ответим в рабочее время.

Можно ли заряжать ноутбук блоком меньшей мощности?

Ненадолго — да, если совпадает напряжение. Но под нагрузкой слабый блок перегревается, а батарея может разряжаться даже на зарядке. Для постоянной работы мощность должна быть не меньше родной.

Можно ли 12 В вместо 9 В?

Нет. Лишнее напряжение может сжечь технику. Ток можно брать больше, напряжение — только такое же.

Ноутбук пишет «адаптер не распознан» — что делать?

У HP и Dell так бывает при сломанной игле в штекере или гнезде либо при неподходящем блоке. Принесите ноутбук и блок — проверим, что именно не работает.

Как измерить штекер без штангенциркуля?

Сравните со знакомым: у 5,5 мм толщина примерно как у карандаша. Точнее — приложите штекер к гнёздам на нашем стенде в магазине.

Подойдёт ли универсальный блок со сменными насадками?

Подойдёт, если выставлено правильное напряжение и есть нужная насадка. Для ноутбуков с иглой лучше блок под марку.

Почему блок питания тёплый?

Под нагрузкой это нормально. Насторожить должны сильный нагрев, запах, треск или отключения — тогда блок лучше заменить.
